Với các không gian làm mát rộng như tòa nhà cao tầng, văn phòng làm việc hay sảnh của khách sạn thì các dòng điều hòa dùng cho gia đình khó có thể làm mát hiệu quả. Đối với những công trình này, giải pháp được đưa ra chính là sử dụng hệ thống điều hòa VRV. Vậy điều hòa VRV là gì? Cùng Daikin VietNam khám phá cấu tạo và những công trình phù hợp để sử dụng dòng điều hòa này!
Điều hòa VRV là gì?
“Điều hòa VRV là gì” hay “Hệ thống điều hòa trung tâm là gì” là thắc mắc của nhiều người khi chưa biết rõ về dòng điều hòa này. Hệ thống điều hòa VRV (Variable Refrigerant Volume) là hệ thống điều hòa có một dàn nóng kết nối với nhiều dàn lạnh thông qua hệ thống đường ống dẫn gas. Hệ thống này được ưa chuộng sử dụng cho các tòa nhà cao tầng, công trình có diện tích lớn và yêu cầu cao về tiện nghi, thẩm mỹ và tiết kiệm năng lượng.
Những loại điều hòa VRV phổ biến có thể kể đến như cassette, áp trần, treo tường và điều hòa tủ đứng. Dòng điều hòa được trang bị công nghệ điều chỉnh môi chất lạnh biến đổi để giúp người dùng điều khiển khả năng làm lạnh cho từng khu vực riêng biệt.
Ưu điểm của điều hòa VRV
Hệ thống điều hòa trung tâm với khả năng làm mát với hiệu suất cao, đáp ứng được yêu cầu cho các không gian có diện tích lớn. Dưới đây sẽ là một số ưu điểm nổi bật của dòng điều hòa này:
Tiết kiệm năng lượng
Hệ thống VRV được trang bị máy nén với bộ điều khiển VRT Smart để cãi thiện hiệu quả sử dụng năng lượng trong quá trình vận hành. Điều khiển VRT Smart giúp môi chất lạnh được kiểm soát để tự động tiết kiệm năng lượng khi chỉ cung cấp cho những dàn lạnh cần thiết.
Thiết kế dễ thích nghi
Dàn nóng thiết kế dạng module cùng với những thiết kế dàn lạnh phong phú đảm bảo hệ thống điều hòa sẽ vừa khớp với không gian khi lắp đặt. Dàn nóng của hệ thống điều hòa này cũng được thiết kế với cấu trúc khung được tăng khả năng chống chọi với động đất và gió mạnh cũng như bảo hệ chống rơi.
Dù hoạt động trong điều kiện nhiệt độ cao thì điều hòa VRV vẫn sẽ đem lại sự an toàn cho bạn.
Điều khiển cục bộ
Hệ thống điều hòa VRV nổi bật với tính năng cho phép người dùng có thể điều khiển nhiệt cho từng khu riêng biệt để mang lại tiện ích tối đa cho cả một tòa nhà với nhiều không gian khác nhau.
Linh hoạt trong cách bố trí
So với loại điều hòa hai dàn rời, hệ thống điều hòa VRV linh hoạt hơn khi có thể kết nối tối đa 64 dàn lạnh với cùng 1 dàn nóng. Bên cạnh đó, thiết kế của sản phẩm này còn tăng đồng thời chiều dài dàn nóng và độ cao chênh lệch góp phần tăng sự linh hoạt trong cách bố trí.
Với thiết kế không quá phức tạp, việc bảo trì cho hệ thống điều hòa VRV cũng sẽ dễ dàng hơn.
>>>Xem thêm: Điều hòa âm trần: Lựa chọn kích thước cửa gió phù hợp cho không gian của bạn!
Cấu tạo của điều hòa VRV
Sau khi tìm hiểu khái niệm điều hòa VRV là gì, tiếp theo bạn hãy cùng khám phá xem dòng điều hòa này được cấu tạo như thế nào cũng như cách mà thiết bị này vận hành.
Đây là hệ thống máy lạnh giải nhiệt gió, động cơ inverter, gồm nhiều loại dàn lạnh (FCU) và công suất khác nhau, kết nối bằng ống đồng. Dàn nóng đơn (CU) và có thể kết nối tối đa 3 dàn nóng được kết nối với nhau để tạo thành hệ thống chia sẻ môi chất lạnh bình thường. Chiều dài thực tế giữa dàn nóng đến dàn lạnh xa nhất lên tới 165m. Chênh lệch độ cao giữa dàn nóng đến dàn lạnh lên tới 90m. Tổng chiều dài đường ống bao gồm các ống nhánh lên tới 1000m.
Hệ thống có khả năng làm mát từng không gian, phụ thuộc vào cài đặt của từng dàn lạnh (FCU) trong từng phòng khác nhau. Mỗi FCU có điều khiển hoạt động độc lập, điều khiển nhiệt độ & lưu lượng gió riêng biệt từng phòng.

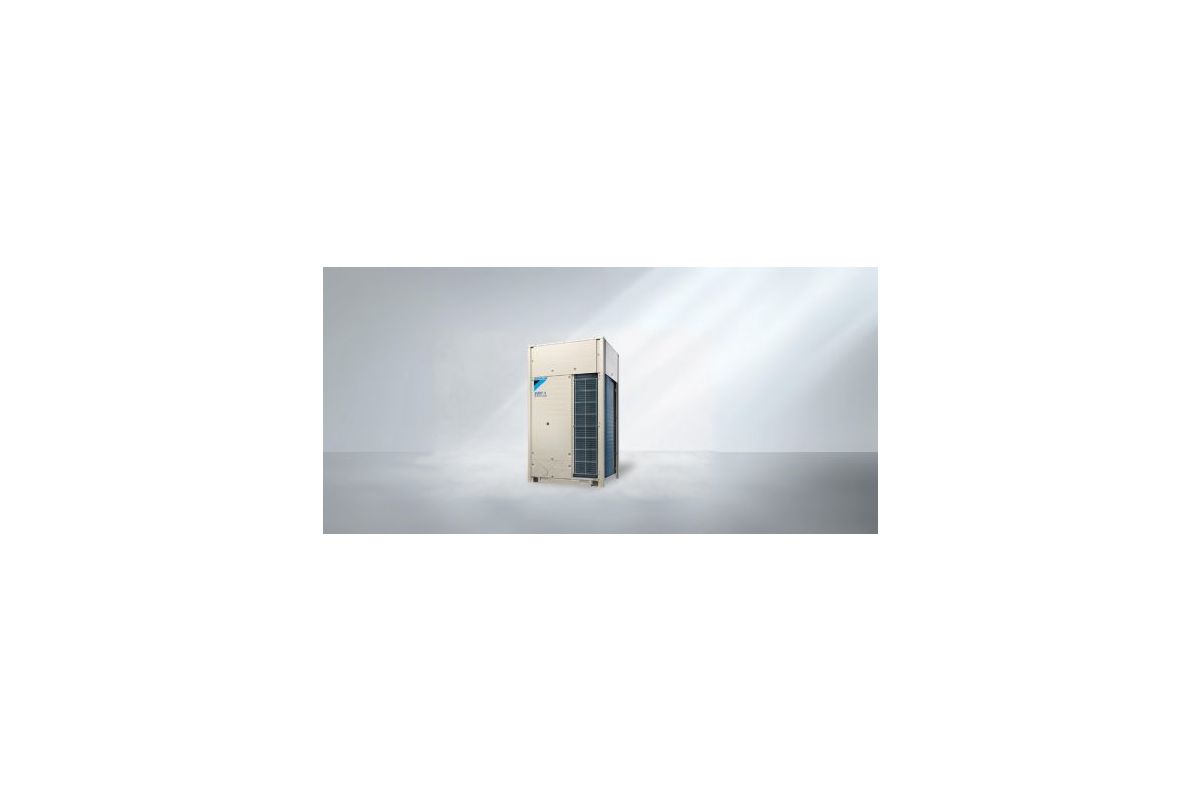

Dàn nóng
Dàn nóng có lớp vỏ chống chịu thời tiết được chế tạo từ các tấm thép mạ kẽm được tráng men. Chế tạo dàn nóng phải tuân thủ theo tiêu chuẩn IP14, thiết kế để cấu trúc có độ cứng hỗ trợ toàn bộ dàn nóng và được lắp trên cơ sở thép mạ kẽm phủ epoxy với các khe để cho phép vận chuyển bằng xe nâng pa lét.
Dàn nóng phải được tiết kế theo modun và được cho phép lắp đặt song song. Chiều cao và chiều sâu các dàn nóng phải có kích thước đồng đều, thẳng nhau khi lắp đặt song song.
Dàn nóng bao gồm các dàn ống trao đổi nhiệt ống đồng cánh nhôm, động cơ DC ODM với quạt xoắn ốc, máy nén xoắn ốc, bình tách dầu và tuần hoàn dầu, điều khiển tích hợp PCBs với 7 phân đoạn hiển thị, cổng cách nhiệt bi- polar bộ biến tần cực (IGBT) với nhôm tản nhiệt, lọc ống ga, hệ thống bảo bệ áp suất cao và áp suất thấp, cảm biến nhiệt, van điện từ, van tiết lưu, van điều tiết áp suất, nạp ga tự động, vỏ máy nén mạ kẽm và mạ kẽm khoang điện.
Các PCB tích hợp sẽ sử dụng công nghệ gắn trên bề mặt (SMT) và được xử lý để bảo vệ nó khỏi các động của bụi và hơi ẩm.
Máy nén :
Các hoạt động của hê thống thay đổi môi chất lạnh đòi hỏi tốc độ máy nén từ RPM thấp tới RPM cao, tùy thuộc vào nhu cầu làm mát. CU có công suất từ 6 đến 14HP dùng 1 máy nén, từ 16 đến 20HP dùng 2 máy nén.
Dàn nóng với hai máy nén scroll sẽ có thể hoạt động ngay cả khi một trong các máy nén bị lỗi thông qua quy trình đặt lại (reset).
Dàn nóng có công suất danh định từ 6,8,10,12,14,16,16, và 20HP. Dàn nóng có thể kết nối thành hệ thống lớn hơn với tổng công suất lên tới 60HP. Có thể két nối từ 2 hoặc 3 CU, và khả năng kết hợp có sẵn trên gia số 2HP.
Mỗi dàn nóng có thể thực hiện và phân phối dãi công suất lạnh, quản lý thông qua các thiết bị biến tần và điều khiển biến tần, bằng cách thay đổi tốc độ quay máy nén theo tải lạnh yêu cầu. Khi tải yêu cầu cao hơn thì tốc độ máy nén tăng lên kết quả là lưu lượng môi chất lạnh tuần hoàn nhiều hơn, và khi tải lãnh nhỏ thì máy nén sẽ giảm tốc độ vòng quay làm cho lưu lượng môi chất tuần hoàn ít hơn. Tải lạnh yêu cầu sẽ được truyền từ các FCU riêng lẻ, tới CU thông qua hệ thống dây dẫn không có vỏ bọc và không phân cực.
Dàn nóng được kết hợp điều khiển nhiệt độ môi chất lạnh (VRT Smart) để tối ưu hóa hoạt động của hệ thống , ưu tiên hiệu quả năng lượng , và làm mát nhanh chóng
Dàn lạnh
Bộ phận này có nhiều kiểu dáng khác nhau như:
- Loại cassette âm trần (Hai hướng thổi)
- Loại cassette âm trần (Bốn hướng thổi)
- Loại cassette âm trần (Đa hướng thổi 360°)
- Loại cassette âm trần (Đa hướng thổi có cảm biến)
- Loại áp trầm 4 hướng thổi
- Loại cassette âm trần một hướng thổi
- Loại giấu trần ống gió dạng mỏng
- Loại giấu trần nối ống gió áp suất tĩnh trung bình, cao
- Loại áp trần
- Loại treo tường
- Loại đặt sàn/Loại đặt sàn nối ống gió
- Loại tủ đứng đặt sàn
- Thiết bị xử lý không khí (AHUR)
- Bộ xử lý không khí ngoài trời (OAPU)
Các loại FCU có sẵn được thiết kế linh hoạt. Dải công suất từ 2.2kW lên tới 28kW, bao gồm AHUR lên tới 336kW. Tối đa 64 FCU có thể kết nối trong một hệ thống. Mỗi thiết bị phải được điều khiển độc lập hoặc theo nhóm.
Các thành phần cơ bản bao gồm một động cơ quạt, dàn bay hơi, bộ lọc và một van tiết lưu điện tử, đi kèm với các cảm biến nhiệt để hoạt động đúng và hiệu quả.
Mỗi dàn lạnh có van tiết lưu riêng để điều chỉnh lưu lượng gas lạnh phù hợp với nhu cầu của từng khu vực và hiệu suất làm việc của FCU. Nó có thể tiếp tục điều chỉnh lưu lượng môi chất thông qua FCU để đạt được công suất lạnh thiết kế, bằng cách kiểm soát nhiệt độ hút của FCU.
VRV phù hợp cho công trình gì?
Hệ thống điều hòa trung tâm VRV phù hợp cho nhiều loại công trình khác nhau, đặc biệt là những công trình có diện tích lớn, yêu cầu tính tiện nghi và thẩm mỹ nhưng hạn chế về không gian lắp đặt. Dưới đây là một số công trình có thể sử dụng dòng điều hòa này để làm mát hiệu quả.
Tòa nhà cao tầng
Điều hòa VRV có khả năng cung cấp lạnh và nóng cho nhiều tầng khác nhau một cách độc lập, đáp ứng nhu cầu sử dụng đa dạng của các tòa nhà cao tầng, các văn phòng, sảnh và khách sạn bên trong tòa nhà. Khả năng tiết kiệm năng lượng của hệ thống VRV giúp giảm chi phí vận hành cho tòa nhà.
Văn phòng
Hệ thống điều hòa trung tâm VRV cho phép điều chỉnh nhiệt độ riêng biệt cho từng khu vực trong văn phòng, phù hợp với nhu cầu sử dụng của từng bộ phận. Khả năng tiết kiệm năng lượng của hệ thống VRV giúp giảm chi phí điện cho văn phòng.
Hệ thống điều hòa trung tâm VRV phù hợp cho các không gian rộng như văn phòng, khách sạn.
>>>Xem thêm: Tầm quan trọng của việc chọn đúng kích thước điều hòa âm trần
Khách sạn
Hệ thống VRV mang đến sự tiện nghi cao cho khách hàng với khả năng điều chỉnh nhiệt độ, độ ẩm và lưu lượng gió riêng biệt cho từng phòng. Khả năng tiết kiệm năng lượng của hệ thống VRV giúp giảm chi phí vận hành cho khách sạn. Điều hòa VRV hoạt động êm ái, độ ồn thấp, tạo môi trường nghỉ dưỡng thoải mái cho khách hàng.
Bệnh viện
Hệ thống VRV đảm bảo điều kiện vệ sinh an toàn cho môi trường y tế với khả năng lọc bụi bẩn, vi khuẩn và kiểm soát độ ẩm. Điều hòa VRV hoạt động êm ái, độ ồn thấp, không ảnh hưởng đến quá trình điều trị của bệnh nhân. Bên cạnh đó hệ thống này có khả năng tiết kiệm năng lượng giúp giảm chi phí vận hành cho bệnh viện.
Tổng kết
Bài viết này đã trả lời câu hỏi điều hòa VRV là gì, cấu tạo cũng như các công trình có thể sử dụng loại điều hòa này để làm mát hiệu quả. Hy vọng thông tin bài viết này sẽ là nguồn tham khảo cho bạn để có cho mình lựa chọn phù hợp. Hãy truy cập Blog của Daikin VietNam để khám phá các thông tin thú vị khác!
